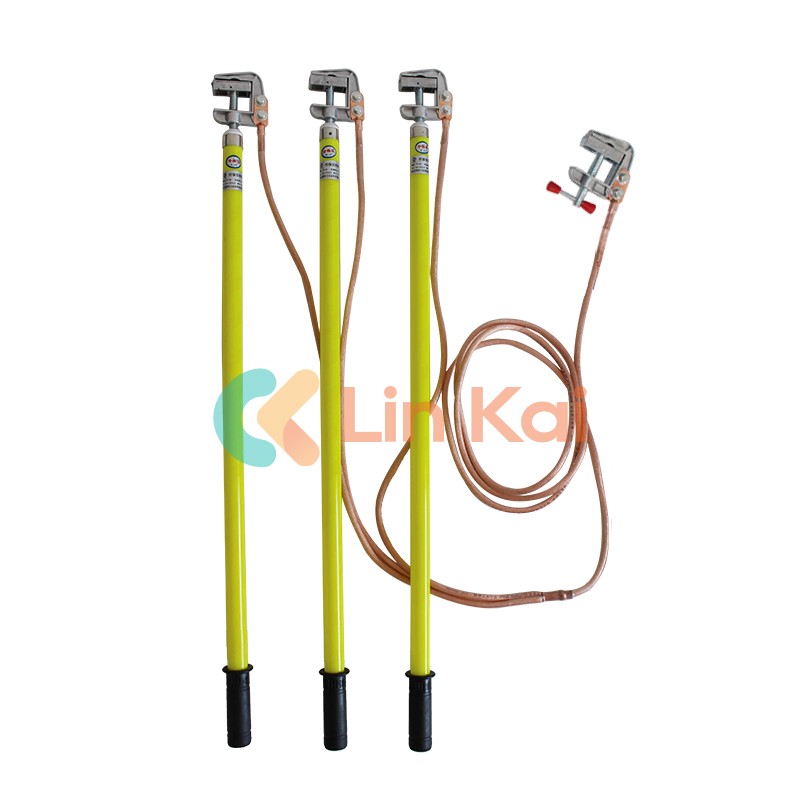

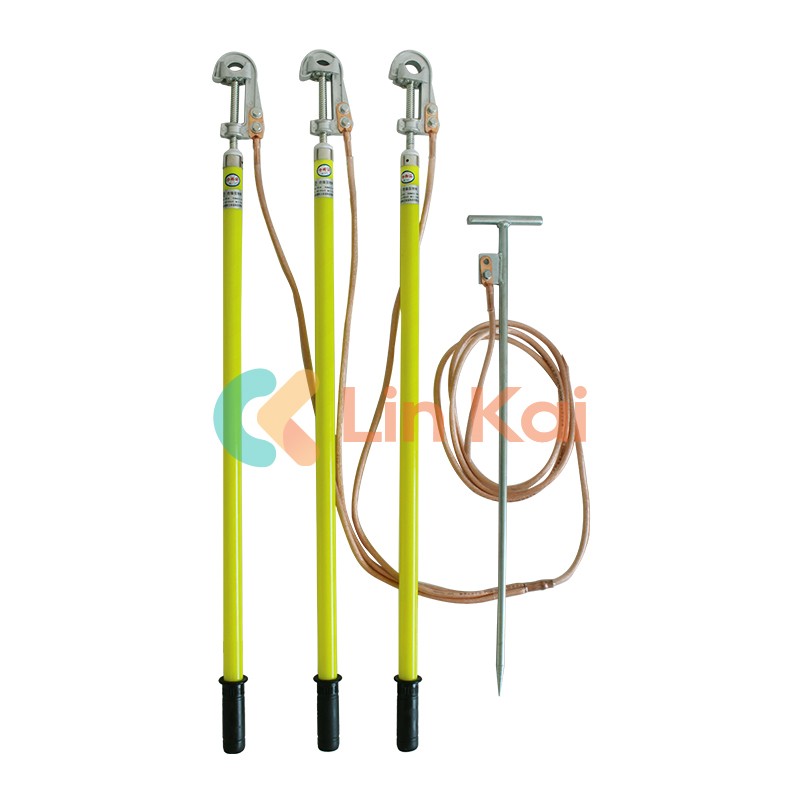

Maadoitusjohtimen turvamaadoitustanko

Lingkain maadoitusjohtimen turvamaadoitustanko on valmistettu Kiinassa. Kannettava oikosulumaadoitusjohto perustuu DL/T879-2004-standardiin. Se soveltuu voimajohtoihin, voimalaitoksiin, sähköasemalaitteisiin ja oikosulumaadoitukseen sähkökatkojen ylläpitoon. Tämä maadoituslangan turvamaadoitustanko on pakattu kangaspussiin, jota on helppo kuljettaa ja kuljettaa.

Lähetä kysely

Tuotteen Kuvaus

Ningbo Lingkai Manufacturen valmistama räätälöity maadoitusjohdin, kaikki kuparilanka on peräisin Kiinan standardinmukaisesta valtuutetusta kasviraaka-aineesta.

Jotta voimme ostaa meiltä maadoitusjohtimen turvamaadoitustangon, meidän on tiedettävä sauvan pituus, poikkileikkaus, jännitteen käyttöpaikka ja kuparijohtimen pituus, ja voimme myös muokata avoimen maadoituspään pidikkeen kokoa.

Maadoitusjohtimessamme on kaariaukko. Se on toivottavaa sähkönsiirtolinjoille. Maadoitustangon käytettävissä oleva pituus sisältää 1 m, 2 m, 3 m ja 4 m. Siksi se tulee kirjoittaa selvästi sopimukseen. Oikosulumaadoitusjohto ja maadoitusnapa (maadoituspäätepidike) tilataan lisäksi.

Jänniteluokka	Maadoitettu pehmeä kuparilanka		Maadoitustangon pituus (mm)
	(mm2)	(m)	Maadoitustangon pituus (mm)
	(mm2)	(m)	Eristävä	Kädessä pidettävä	Kokonaispituus
10 KV	25	13+7~1,53+20	700	300	1000
35KV	25	1,5*3+18	900	600	1500
68 KV	25	1,5*3+20	1000	600	1600
110 KV	25,35	9*3	1300	700	2000
110 KV	25,35	2*3+20	1300	700	2000
220KV	25,35	9*3	2100	900	3000
220KV	25,35	3*3+25	2100	900	3000
330 KV	35,50	123 43+25	3000	1100	4100
500 KV	35,50	133-203	4100	1400	5500
220-500 KV Ajossa oleva maadoitusjohto	25	13+7~1,53+20	700	300	1000
Korkeapainetestauslaitteet	35,50	53-103	700	300	1000

Kuparilangan nimellisarvo per metri:

Poikkipinta-ala (mm)	10	16	25	35	50	70	95	120
Langan halkaisija (mm)	4.2	5.7	7.5	8.78	11	12	16	17
Vaipan halkaisija (MΩ)	7.3	7.8	9.6	11.2	12.6	16.5	21	22
Resistanssiarvo (A)	1.98	1.24	0.79	0.56	0.4	0.28	0.21	0.16
Turvavirta	90	100	123	150	210	238	300	300
