Kuinka nailonpyörän kaapelin maarulla voi tehdä maanalaisen kaapelin asennuksesta turvallisempaa ja tehokkaampaa

Artikkelin tiivistelmä:Maakaapelin asennus vaatii muutakin kuin osaavia teknikoita ja laadukkaita kaapeleita. Oikeat tukilaitteet voivat vaikuttaa merkittävästi vetotehokkuuteen, kaapelin suojaukseen ja asennusturvallisuuteen. ANylon pyörän kaapelin maadoitusrullatarjoaa tasaisen, hallitun reitin maanalaisille voimakaapeleille, varsinkin kun kaapelit on kuljetettava suorien osien, mutkien ja ojan kulmien läpi. Nämä kaapelin ohjaamiseen ja tukemiseen suunnitellut rullat auttavat vähentämään kitkaa, estämään kaapelien kohdistusvirheitä ja suojaavat kaapelien pintoja asennuksen aikana. Tämä opas selittää, kuinka nailonpyörän kaapelin maadoitusrullat toimivat, kuinka valita oikea malli ja miksi ne ovat tärkeä osa ammattimaista maakaapelin asennusta.

Sisällysluettelo

• Miksi maanalaisen kaapelin asennus vaatii maarullia?
• Mikä on nylonpyörän kaapelin maadoitusrulla?
• Mitkä ovat nailonpyörän kaapelin maarullien tärkeimmät ominaisuudet?
• Mitä teknisiä tietoja ostajien tulee ottaa huomioon?
• Missä nailonpyörän kaapelin maadoitusrullia käytetään?
• Kuinka sinun pitäisi valita oikea kaapelin maadoitusrulla?
• Kuinka nämä rullat parantavat kaapelin asennusta?
• Kuinka voit huoltaa kaapelin maadoitusrullia?
• Usein kysytyt kysymykset
• Johtopäätös

Miksi maanalaisen kaapelin asennus vaatii maarullia?

Maanalaiset sähkökaapelit voivat olla raskaita, joustavia ja vaikeita ohjata asennuksen aikana. Kun kaapeli vedetään suoraan maan tai ojan pinnan poikki, kitka ja hallitsematon kosketus voivat lisätä vetovastusta ja luoda tarpeetonta rasitusta kaapelin vaippaan.

Tässä on aNylon pyörän kaapelin maadoitusrullatulee arvokkaaksi. Sen sijaan, että se antaisi kaapelin vetää suoraan betonin, maan, soran tai muiden pintojen yli, rulla tarjoaa hallitun vierintäradan. Muttereissa ja suunnanmuutoksissa oikein sijoitetut rullat auttavat myös ylläpitämään suunniteltua kaapelireittiä.

Ammattimainen kaapeliasennukset voivat hyötyä teloista, koska ne auttavat:

• Ohjaa kaapelit suunniteltua asennusreittiä pitkin.
• Vähennä suoraa kosketusta kaapelin ja maapinnan välillä.
• Minimoi kitka kaapelin vetämisen aikana.
• Vähennä mahdollisuutta kaapelin luistamiseen tai liikkumiseen kaivantoreitin ulkopuolella.
• Tukikaapeleita suorissa osissa ja kulmissa.
• Paranna yleistä asennuksen johdonmukaisuutta ja työpaikan turvallisuutta.

LingkaiTuotetiedot kuvaavat erityisesti nailonpyörän kaapelin maadoitusrullia kaapeleiden ohjaamiseen ja tukemiseen, erityisesti mutkissa, joissa kaapelin vakaus on tärkeää.

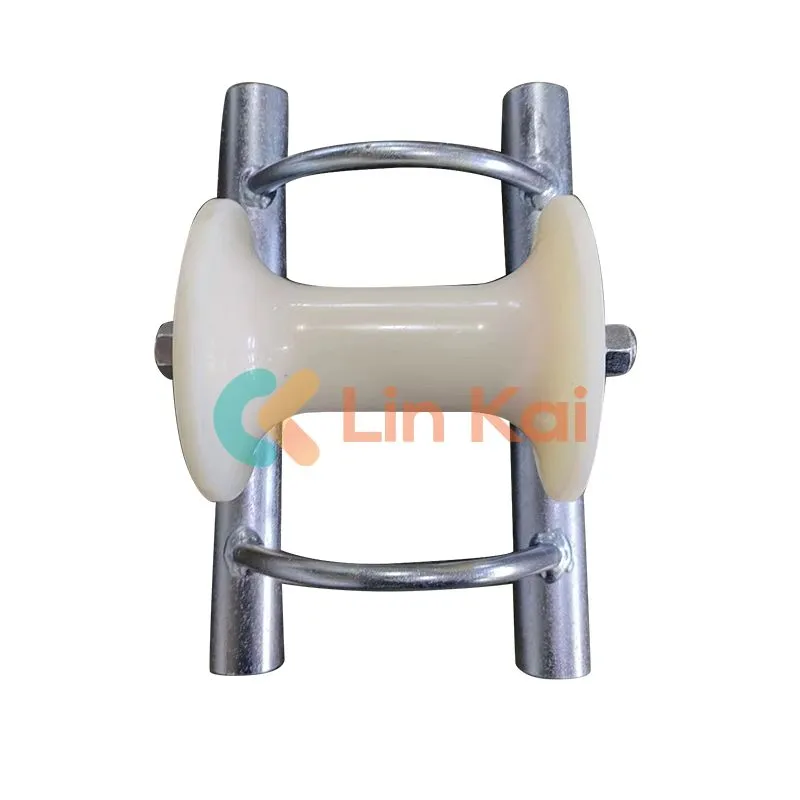

Mikä on nylonpyörän kaapelin maadoitusrulla?

Nylon pyörän kaapelin maadoitusrulla on kaapelin asennustyökalu, joka on suunniteltu tukemaan ja ohjaamaan maanalaisia ​​kaapeleita, kun niitä vedetään paikoilleen. Se koostuu yleensä tukikehyksestä, telasta tai pyörästä, akselista ja laakerikokoonpanosta.

Nailonpyörä on erityisen hyödyllinen, koska se tarjoaa tasaisen kosketuspinnan kaapelille. Kaapelin vedon aikana pyörä pyörii kaapelin liikkuessa, mikä auttaa kaapelia kulkemaan asennusreitin läpi sen sijaan, että se liukuu jatkuvasti maata vasten.

Asennuskokoonpanosta riippuen voidaan käyttää erilaisia ​​rullamalleja. Suoraviivaiset rullat sopivat suhteellisen suorille kaapelireiteille, kun taas kulmatelat on suunniteltu kaapeliasennukseen kaivantojen kulmiin.

Lingkain tuotespesifikaatioiden mukaan sen kaapelin maadoitusrullavalikoimaan kuuluu suoralinjaiset kokoonpanot ja kulmarullat, joiden mallit on suunniteltu enintään noin Ø200 mm:n kaapeleille. Rullat on asennettu laakereihin, kun taas rungot on valmistettu galvanoidusta teräksestä.

Mitkä ovat nailonpyörän kaapelin maarullien tärkeimmät ominaisuudet?

1. Sileä nailoninen kosketuspinta

Nailonpyörä muodostaa vierivän kosketuspinnan kaapelin ja asennuslaitteen välille. Tämä auttaa ohjaamaan kaapelia ja vähentämään tarpeetonta vetämistä karkeiden pintojen yli.

2. Laakeriin asennetut rullat

Laakereiden ansiosta pyörät voivat pyöriä kaapelin liikkuessa. Tämä rakenne tukee kaapelin tasaisempaa liikettä ja voi auttaa vähentämään vastusta asennuksen aikana.

3. Galvanoitu teräsrunko

Galvanoitu teräsrunko tarjoaa käytännöllisen rakenneratkaisun vaativiin asennusympäristöihin. Kaapelin asennus tapahtuu usein ulkona, kaivantojen sisällä tai rakennustyömailla, joissa laitteet voivat kohdata kosteutta, pölyä ja mekaanista käsittelyä.

4. Useita määrityksiä

Erilaiset kaapelin halkaisijat ja asennusreitit vaativat erilaiset telan mitat. Saatavilla on malleja, joissa on nailon- tai alumiinirullat ja erilaisia ​​runkorakenteita.

5. Tuki suurihalkaisijaisille maanalaisille kaapeleille

Lingkai määrittelee, että sen nailonpyörän kaapelin maadoitusrullia voidaan käyttää Ø200 mm:n maanalaisen sähkökaapelin asennukseen, vaikka sopiva malli tulee valita todellisen kaapelin halkaisijan ja asennusolosuhteiden mukaan.

Mitä teknisiä tietoja ostajien tulee ottaa huomioon?

Kaapelirullan valinta pelkän ulkonäön perusteella voi johtaa sopimattomiin asennusasennuksiin. Ammattimaisten ostajien tulee arvioida kaapelin halkaisija, käyttökuorma, rungon rakenne, pyörän materiaali, rullan kokoonpano ja työpaikan olosuhteet.

Seuraavat esimerkit perustuvat Lingkain suoralinjaisen kaapelirullasarjan spesifikaatioihin:

Nämä tiedot osoittavat, miksi mallin valinnalla on merkitystä. Pienemmälle kaapelille suunniteltua rullaa ei pitäisi automaattisesti käyttää suurempaan tai raskaampaan kaapeliin. Ostajien tulee sovittaa telan nimelliskäyttökuorma ja kaapelin halkaisijaalue todellisten projektin vaatimusten mukaan.

Missä nailonpyörän kaapelin maadoitusrullia käytetään?

Nylonpyörän kaapelin maadoitusrullat liittyvät ensisijaisesti maanalaisen voimakaapelin asennukseen. Ne voidaan sijoittaa kaapelireittejä pitkin jatkuvan tuen saamiseksi, kun kaapelia vedetään kelalta kohti sen lopullista paikkaa.

Tyypillisiä sovelluksia ovat:

• Maanalaisen virtakaapelin asennus:Tukikaapelit vedettäessä niitä kaivantojen läpi.
• Sähköinfrastruktuurihankkeet:Asennusryhmien auttaminen ohjaamaan kaapeleita suunniteltujen maanalaisten reittien varrella.
• Teollisuuden sähköprojektit:Raskaiden kaapeleiden tukeminen laitoksen ja laitoksen rakentamisen aikana.
• Kaivannon kulman asennus:Kulmarullien käyttö ohjaamaan kaapeleita suunnanmuutosten ympäri.
• Suurihalkaisijaiset kaapeliprojektit:Sopivien rullamallien valinta kaapeleille, joiden halkaisija on Ø200 mm.

Kulma-asennuksia varten Lingkai listaa erityisiä kaapelikulmatelamalleja, joiden työkuormat ovat 8 kN - 10 kN ja kaapelikoot ≤Ø80 mm - ≤Ø150 mm.

Kuinka sinun pitäisi valita oikea kaapelin maadoitusrulla?

Käytännön valintaprosessin tulisi alkaa kaapelista rullan sijaan. Ennen ostamista asennustiimien tulee kerätä tärkeimmät projektin parametrit ja verrata niitä valmistajan spesifikaatioihin.

Vaihe 1: Vahvista kaapelin halkaisija

Mittaa tai vahvista kaapelin ulkohalkaisija. Tämä on yksi tärkeimmistä parametreista, koska rullan on tuettava asianmukaista tukea kaapelin liikettä rajoittamatta.

Vaihe 2: Tarkista kaapelin paino ja vetoolosuhteet

Raskaat kaapelit voivat aiheuttaa huomattavan mekaanisen kuormituksen vetämisen aikana. Valitun telan työvoiman tulee olla riittävä asennusolosuhteisiin nähden.

Vaihe 3: Tunnista suorat ja kulmaosat

Suora kaapelireitti ja terävä ojan kulma eivät välttämättä vaadi samaa telakokoonpanoa. Käytä suoraviivaisia ​​teloja suorille osille ja sopivia kulmateloja, kun kaapeli muuttaa suuntaa.

Vaihe 4: Harkitse asennusympäristöä

Ulkoprojektit, rakennustyömaat ja maanalaiset kaivannot voivat altistaa laitteet lialle ja kosteudelle. Vankka runkorakenne ja sopiva laakerijärjestely voivat tukea luotettavaa toimintaa.

Vaihe 5: Vertaa projektin kokonaisvaatimuksia

Suurissa projekteissa ostajien tulee ottaa huomioon tarvittavien rullien määrä, kaapelin reitin pituus, etäisyys, kulmamäärä, kuljetusvaatimukset ja asennusaikataulu sen sijaan, että arvioisivat vain yksikköhintaa.

Kuinka nämä rullat parantavat kaapelin asennusta?

Nylon Wheel Cable Rollerin arvo on muutakin kuin pelkkä kaapelin tukeminen. Oikein sijoitetut telat voivat edistää hallittua asennusprosessia.

Käytännössä tavoitteena on luoda ohjattu kaapelireitti kelalta lopulliseen asennuspaikkaan. Oikea telan sijoitus voi tehdä vetotoiminnosta ennakoitavamman ja helpommin hallittavan asennushenkilöstön.

Kuinka voit huoltaa kaapelin maadoitusrullia?

Vaikka kaapelirullat ovat suhteellisen yksinkertaisia ​​mekaanisia työkaluja, rutiinitarkastukset voivat auttaa ylläpitämään niiden suorituskykyä toistuvissa projekteissa.

• Tarkasta nailonpyörät ennen jokaista suurta asennusta.
• Tarkista laakerien vastus tai epätavallinen ääni.
• Tarkasta runko muodonmuutosten tai näkyvien vaurioiden varalta.
• Poista lika, muta ja roskat liikkuvista osista.
• Tarkista, että rulla pyörii vapaasti ennen kaapelin vetämistä.
• Älä ylitä määritettyä työkuormaa.
• Vaihda vaurioituneet osat ennen telan palauttamista huoltoon.

Huoltovaatimukset voivat vaihdella käyttötaajuuden, työpaikan olosuhteiden, kaapelin painon ja käsittelytapojen mukaan. Käyttöä edeltävä perustarkastus on erityisen tärkeä ennen pitkää kaapelin vetämistä.

Usein kysyttyjä kysymyksiä nailonpyörän kaapelin maadoitusrullista

1. Mihin nailonpyörän kaapelin maadoitusrullaa käytetään?

Sitä käytetään ohjaamaan ja tukemaan maanalaisia ​​kaapeleita asennuksen aikana. Rulla tarjoaa hallitun vierintäradan, joka auttaa vähentämään suoraa kaapelin ja maan välistä kosketusta ja tukee kaapelien kohdistusta.

2. Minkä halkaisijan kaapelin Lingkain telat sopivat?

Lingkain julkaistut tekniset tiedot osoittavat, että sen nailonpyörän maadoitusrullasarjaa voidaan käyttää maanalaisille voimakaapeleille aina noin Ø200 mm:iin asti. Oikea malli tulee valita kaapelin halkaisijan ja projektin vaatimusten mukaan.

3. Soveltuvatko nylonrullat raskaille maanalaisille kaapeleille?

Ne voivat olla sopivia, kun valitulla mallilla on sopiva käyttökuormitus ja kaapelin kokoinen kapasiteetti. Joidenkin listattujen suoralinjaisten mallien työkuorma on 10 kN, mutta ostajien tulee aina tarkistaa projektin todelliset kuormitusolosuhteet ennen valintaa.

4. Mitä eroa on suoraviivaisilla ja kulmakaapeliteloilla?

Suoraviivaiset rullat on suunniteltu ensisijaisesti suhteellisen suorille kaapelireiteille, kun taas kulmarullat on tarkoitettu tukemaan ja ohjaamaan kaapeleita kaivantojen kulmien tai suunnanmuutosten ympäri.

5. Miksi kaapelirullissa käytetään laakereita?

Laakerit mahdollistavat rullan tai pyörän pyörimisen kaapelin liikkuessa. Tämä tukee vaijerin sujuvampaa liikettä ja auttaa vähentämään vastusta vedon aikana.

6. Mitä materiaalia rullarunkoon on käytetty?

Lingkai kertoo, että sen kaapelirullien rungot on valmistettu galvanoidusta teräksestä. Eri malleissa voidaan käyttää erilaisia ​​runkorakenteita, mukaan lukien alumiinirunko, teräslevypohja ja teräsputkirunko.

Johtopäätös

Luotettava maakaapelin asennusprosessi riippuu kaapelin liikkeen ohjauksesta vedon alusta lopulliseen sijoitukseen. Oikein valittuNylon pyörän kaapelin maadoitusrullavoi tarjota ohjauksen, tuen ja vierintäkoskettimen, jota tarvitaan kaapelien asennuksen hallituksi ja tehokkaammaksi tekemiseksi.

Ammattimaisille ostajille tärkeimmät seikat ovat kaapelin halkaisija, työkuorma, rullan kokoonpano, asennusreitti, kulmavaatimukset, rungon rakenne ja yleiset projektin ehdot. Lingkai tarjoaa käytännöllisiä ratkaisuja maanalaisten kaapelien asennusprojekteihin erikokoisille ja eri asennuskokoonpanoille suunnitelluilla malleilla. Jos hankit kaapelirullia sähkö-, teollisuus-, infrastruktuuri- tai sähköasennusprojektiin, tutustu Nylon Wheel Cable Ground Roller -sarjaan jaota meihin yhteyttämallin valinta, tekniset tiedot ja sopiva tarjous projektiisi.
