OPGW ZB Anti Twist -juoksulauta

Kiinassa LIngkaissa valmistettu OPGW ZB Anti Twist Running Board on erikoislaite, jota käytetään sähkönsiirtojärjestelmissä tukemaan ja ohjaamaan optista maadoitusjohtoa, joka toimii myös viestintäpiirinä. Se on suunniteltu minimoimaan kiertymiä ja värähtelyjä, joita voi esiintyä OPGW:ssä normaalin toiminnan aikana.

Lähetä kysely

Tuotteen Kuvaus

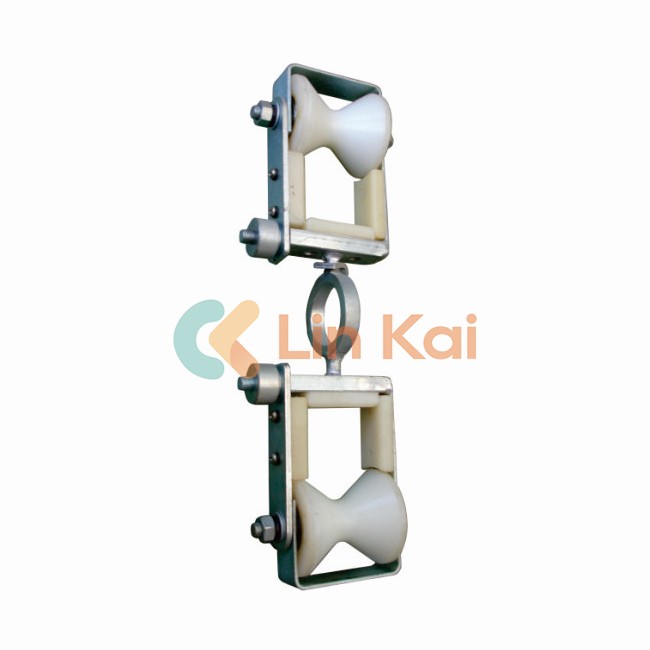

Lingkain kestävää OPGW ZB Anti Twist Running Boardia, nimeltään OPGW Head Running Board, käytetään OPGW-kaapelin vetämiseen ilmajohdossa. OPGW ZB Anti Twist Running Board koostuu kahdesta teräksisen vastapainon kappaleesta, jotta vältetään OPGW-kaapelin kiertyminen sidontatoiminnoissa. Sitä käytetään kuituoptisten kaapelien ketjuttamiseen. Kaapelin kiertyminen voidaan estää tällä työkalulla. Se asennetaan suoraan OPGW-kaapelin päähän, 2 metrin välietäisyys kahdelle laitteelle. Näitä lankatyökaluja OPGW-päälevyjä käytetään kuituoptisten kaapelien ketjuttamiseen; ne on erityisesti suunniteltu yhdistämään vetoköysi valokuitukaapelilla. Kaapelin kiertyminen voidaan estää tällä työkalulla.

OPGW ZB Anti Twist Running Board (vastapainolaite)

Tuote nro	Malli	Nimelliskuorma (KN)	Vääntömomenttivoima (N.m)	OPGW-kokoalue (mm)	Kokonaispaino (kg)
20118	ZB1	20	32	11-16	2 x 12.5

OPGW ZB Anti Twist Running Boardin ja maadoitusjohdon verkkoliitosten parametrit

Yhden pään tuotenro.	Kaksoispää Tuotenro.	Malli	Kaapelin halkaisija (mm)	Kuorma (KN)
Suojaimen kanssa	suojalla	Malli	Kaapelin halkaisija (mm)	Arvioitu	Tauko
17141	17141S	SLE(S)-1	F 7-11	10	30
17142	17142S	SLE(S)-1.5	F 11-15	15	45
17143	17143S	SLE(S)-2	F 15-18	20	60
17144	17144S	SLE(S)-2.5	F 18-22	25	75

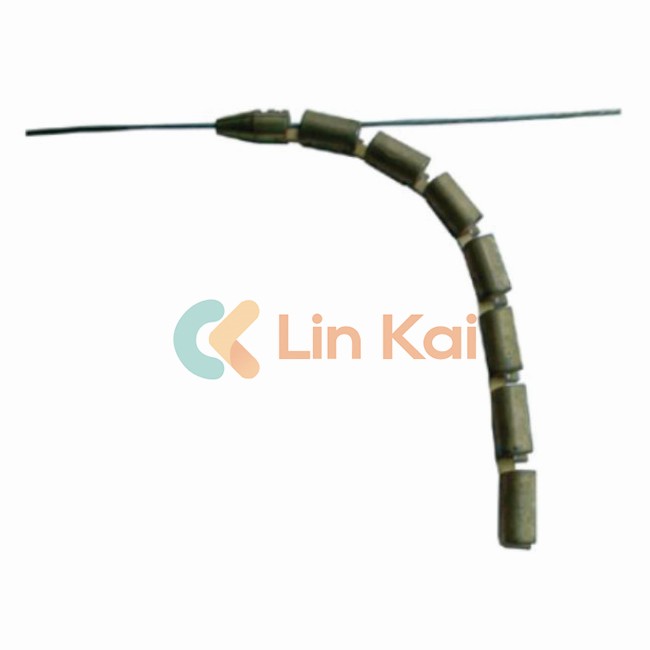

OPGW ZB Anti-Twist Running Boardin ja maadoitusjohdon verkkoliitoksia käytetään pitämään OPGW- tai GSW-liittimet linjajoustotoiminnoissa. Verkkohylsyliitokset on valmistettu erittäin lujasta galvanoidusta teräslangasta, punottu erittäin pehmeästi ja puristettu suojaavalla alumiiniholkilla ja kupariholkilla. Holkki voi suojata johdinta ja estää OPGW:n päätä vahingoittamasta verkkohylsyn liitoksia.
